Tal y como decíamos al final del «poyete» anterior continuamos con el final del proyecto de Alphonso de Bargas para la reforma y ampliación de la Parroquia de Villarta de San Juan, así como con la definición de algunos conceptos y términos en él señalados como las autoridades del Gran Priorato durante este periodo que estamos relatando.
5º Sobre el pedestal de la Capilla mayor se ha de sentar su cruz de yerro con su veleta yerro y bola de cobre dorada asisa de pie y medio de diámetro y el pedestal donde se fije la cruz se cubrirá con plancha de plomo dejando tejado todas las armaduras con tejas en la forma acostumbrada, cogiendo todos los caballetes de las limas[1] como respaldos de yeso pardo y lo mismo las bocas canales previniendo que en la parte superior de las murallas de la Capilla Mayor, presbiterio y coraterales[2] se ha de sentar una cornisa de albañilería de pie y medio de poyetura de orden toscana (.. dos lineas siguientes ilegibles) revocada como toda la obra por lo exterior de cal blanca estucada y todos los mechinales [3] tapados de la mezcla que se ha de gastar en la obra.
6º Que el piso interior de la Capilla mayor y coraterales ha de quedar del piso que hoy tiene dicha Iglesia dejándolo solado de ladrillos con sus tramos de sepulturas haciendo en los coraterales y presbiterio sus mesas de altar de piedra y yeso; dejando el solado del presbiterio con tres gradas de medio pie de alto con peldaños de madera, mas superior que el piso de la capilla y medio pie la peana del Altar que componen dos pies mas alto que el piso de la Iglesia para que la misa se pueda ver desde los pies de la Iglesia.
.7º Los Machos de elección de la Capilla Mayor se harán por lo interior de albañileria todas sus frentes, hasta el movimiento y arranques de los arcos torales[4]como las pechinas[5] y el trasdos[6] de las pechinas subirá macizo de mamposteria [7] y mezcla hasta la Corona de los arcos. A los arcos se le ha de dar de rosca tres pies y medio , su fábrica de albañileria (… dos lineas siguientes ilegibles) Capilla mayor sobre los arcos su altura será la de tres pies con sus machos de albañileria en sus ángulos de mayor y menor dando al mayor cuatro pies de ramal y al de menor tres pies repartidos en sus alturas con sus verdugos como queda expresado.
8º La teja que se gaste en la propuesta obra ha de ser de buena calidad como el ladrillos, este ha de ser jabonero[8], toda la madera que incluya la obra ha de ser de los pinares de Cuenca. Los gruesos de muralla fuera de la superficie de la Iglesia se arreglaran a los de la planta que son en los costados de los coraterales hasta la altura de veinte y uno pies y medio donde cargan las bóvedas tendrán de grueso cuatro pies y cuarto, de alli al asiento de las soleras de la armadura de trece pies y cuarto, de grueso tres pies y cuarto y en sus astial[9] o testero [10] hasta el asiento de bóvedas desde dicha superficie se dará de grueso tres pies y medio[11] y de alli hasta todo su alto tres pies. Igualmente en uno y otro corateral a dichas pilastras[12] se les dará de grueso de frente por lado cuatro pies y cuarto y subieran las murallas hasta el asiento de la media naranja[13] donde dejará a cada lado por el interior tres cuartos de pie y de alli al asiento de las soleras de la armadura tres pies y medio de grueso que todo queda demostrado por el alzado y planta que para mayor inteligencia he formado y que igualmente presento y se habrá de unir a las dichas condiciones.
9º Previenese que bajo de la superficie dicha se han de profundar los cimientos de tres pies de ancho o grueso cinco pies y a la superficie a donde deben arreglarse los gruesos de toda la obra se dejará por lo exterior medio pie de zarpa y por la interior cuarto de pie y si no bastase para encontrar lo firme del terreno los dichos tres pies se profundará lo necesario para mayor firmeza de la obra y se tendrá presente para bonificarlo al que hiciese la obra; y al contrario sino hubiese que profundar dichos tres pies.
10º Para ejecutar la propuesta obra se hace preciso demoler la sacristía que hoy tiene la Iglesia y hacerla de nuevo en otra parte del mismo largo y ancho que la que hoy hay, y atendiendo a que solo se podrá aprovechar la piedra y teja se tiene (…) nuevo se necesita de gastos cuarenta y dos tirantes nuevos que se le han de poner en suelo de bovedilla y tendido de su armadura haciendose a una vertiente contra una muralla de la iglesia vieja dando de grueso a sus paredes que seran de cal y canto tres pies por trece de alto fuera de la superficie dejandola jarrada[14] sus tapias por lo interior de yeso pardo y blanqueadas de yeso blanco como sus bovedillas, además de que se pueda aprovechar de dicha pieza la puerta y ventana que hoy tiene tendrá de coste la cantidad de un mil setecientos cincuenta y seis reales de tirantes, ladrillos para su solado, tejas clavos, cal yeso pardo y blanco y manifactura del oficial y peones cuya partida se ha tasado muy por menor y a esta se siguen las del todo gasto de la propuesta capilla mayor y coraterales ………… ………………………………………………………………………………………………………………………………………. 1.756 reales
Tasación de la capilla Mayor y coraterales
Primeramente por catorce mil trescientos setenta y seis pies cúbico y cuadrados de albañilería en las pilastras y machos de boquilla en los cuatro arcos torales, en las pechinas, en los ángulos exteriores de la Capilla Mayor, Prebisterio, coraterales en las cornisas exteriores, en los verdugos de la división de los altares y en las jambas, alfeizares[15] y arcos de ventanas condicionadas a diferentes precios el pie según en la parte que se han de labrar ascienden a la cantidad de veinte y tres mil novecientos treinta reales de vellón de manifactura, Cal, arena, ladrillo que el coste menor que se le puede dar ………………………………………………………………………………………………………………………………………….. 23.938 reales
Por treinta y siete mil setecientos diez y nueve pies cúbicos y cuadrados de Mamposteria , de cal y cantos en los cimientos y alzados de murallas de toda la obra a diferentes precios cada un pie montan la cantidad de treinta y un mil ochocientos y tres reales y cuatro mrs. de vellón……… …………….. 31.853 reales y 4 mrs.
Por la cruz, veleta y bola doscientos cincuenta reales …………………………………………………………… 250 reales
De clavos gemales y bellotes[16] doscientos cincuenta reales ……………………………………………………. 250 reales
Por las cuatro vidrieras y redes ochocientos noventa y seis reales ……………………………………… 896 reales
Por la madera para los tres peldaños de presbiterio, la que se necesitará cimbras [17] de los arcos de ventanas y torales como para los de la media naranja y sus hechuras quinientos noventa y cinco reales……………………………………………………………………………………………………………………………….. 595 reales
Por el desmonte de tierra que hay que hacer, a donde se debe plantear la capilla, herramientas, espuertas y sogas con cubos, seiscientos reales ……………………………………………………………………………………. 600 reales
Por tres mil quinientos y sesenta pies superficiales y cuadrados tabicados de ladrillo doble y yeso dejandolos jarrados y blanqueados por las partes cóncavas de las bóvedas y media naranja tres mil quinientos sesenta reales ………………………………………………………………….……………………………… 3.560 reales
Por mil cuatrocientas fanegas de yeso para los jarrados de los lienzos de murallas por lo interior como tambien para cacimbrados y caballones a real la fanega …………………………………………………… 1.400 reales
Por catorce mil tejas para cubrir dicha obra mil novecientos sesenta reales ……………………. 1.960 reales
Por novecientas sesenta y nueve varas superficiales y cuadradas de jarrados en los lienzos de paredes de los arcos , pilastras y pechinas novecientos sesenta y nueve reales ………………………………… 969 reales
Por trescientos pies lineales de cornisas interiores en el anillo de la media naranja , coraterales y capilla mayor para correrlas blanquearla con sus molduras correspondientes mil doscientos once reales y medio de manifactura y varios ………………………………………………………………………………………….. 1.211’5 reales
De manos de dos oficiales de carpinteria para enmaderar y labrar las maderas para capilla mayor y coraterales, excepto las buhardillas, trescientos ochenta y cuatro reales ..……………………. 384 reales
Por tres mil ladrillos para el solado de la obra nueva cuatrocientos veinte reales de compra y conducir …………………………………………………………………………………………………………………………………… ………………….. 420 reales
De plomo para cubrir el pedestal de la cruz y clavos tabaques para clavarlo y sentar el plomo doscientos ochenta reales de plomo clavos y manufactura …………………………………………………………….. 280 reales
Por cuarenta y cinco fanegas de yeso Blanco de Alcázar a nueve reales la fanega para los lienzos de paredes, pechinas, Arcos y Pilastras ……………………………………………………………………………. 405 reales
Por doscientos y cuarenta pies cúbicos de sillares para las seis esquinas novecientos sesenta reales ……………………………………………………………………. …………………………………………………………… 960 reales
Por treinta libras de clavos de chilla [18] para clavar las tablas de la enmaderación……………. 115 reales
Por la madera que necesitan las tres buhardillas, clavos, tejas, yeso, ladrillos y manos de carpintero para labrarlas, armarlas y tabicarlas y tejarlas mil veintitres reales ……………………………………. 1.023 reales
Maderas que se necesita para enmaderar la Capilla y coraterales:
Por cuatro vigas tercias de 30 pies a 4 reales el pie valen…………………………………………….. 480 reales
*Por cinco vigas tercias de 18 pies a dicho precio el pie para árbol y cuadrales valen doscientos ochenta y ocho reales ……………………………………………………………………………………………………………………………… 288 reales
Por cuatro vigas tercia de diez pies para los gatos salen a ciento sesenta reales………………….. 160 reales
*Por nueve vigas sexmas de 30 pies a 2 reales el pie para las tirantes del Prebisterio y coraterales valen ………………………………………………………………………………………………………………………………………… 270 reales
*Por diez vigas sexmas de 22 pies para diez limas a dicho precio el pie ……………………………….. 240 reales
*Por doce sexmas de 20 pies para tiradores en los coraterales valen …………………………………. 240 reales
*Por seis vigas sexmas de 18 pies para cuadrales y gatos en los coraterales a dos reales el pie valen…………………………………………………….. ……………………………………………………………………… 216 reales
Por ciento diez cuartones de 18 pies para pendolas pares y estribos a 20 reales cada uno valen……………………………………………………………………………………………………………………………… 2.200 reales
*Por ocho cuartones de 15 pies para estribos en la Capilla mayor a 16 reales cada uno valen doscientos veinte reales, digo ciento veinte y ocho reales de vellón……………………………………………………………… 128 reales
Por veinte y ocho tirantes de a 15 pies a 8 reales cada uno para soleras y nudillos valen doscientos veinte y cuatro reales…………………………………………………………………………………………………………………. 224 reales
Por sesenta y nueve docenas de ripia ordinaria a veinte y cuatro reales cada docena valen un mil seiscientos cincuenta y seis reales ………………………………………………………………………………………………….. 1.656 reales
Importa la relación de las partidas antecedentes la cantidad de setenta y nueve mil ciento veinte y siete reales y veinte y dos maravedies. Consuegra y julio de 1870. =Alfonso de Bargas
[Las partidas precedidas de * están mal valoradas en el original][AGP. SECRETARIA. VILLARTA. Legajo 293. Folios (no númerados en el original) del 722 al 732]
En el entramado de documentos que componen los legajos que sobre este tema hemos consultados no hay ninguno en concreto que certifique la terminación de las obras propuestas y presupuestadas por el Maestro de Obras del Gran Priorato pero viendo con detenimiento una de las fotos familiares de Laura Serrano, que me envió su hija Laura Arias, aparece como fondo el antiguo edificio de nuestra antigua iglesia de Santa María en la que aparece el antiguo pórtico, (de una antigüedad obvia y del que se conservan fotografías) y una de las buhardillas de que habla el proyecto de Alfonso de Bargas. En la actualidad el pórtico antiguo ha sido sustituido por uno de ¿inspiración clásica? En cuanto a la buhardilla fue eliminada después del año 1950. En la foto siguiente se aprecia, además de la Buhardilla, las mechinas o agujeros para introducir los soportes de los andamios, tapados en la última obra que se ha llevado a efecto hace unos años.

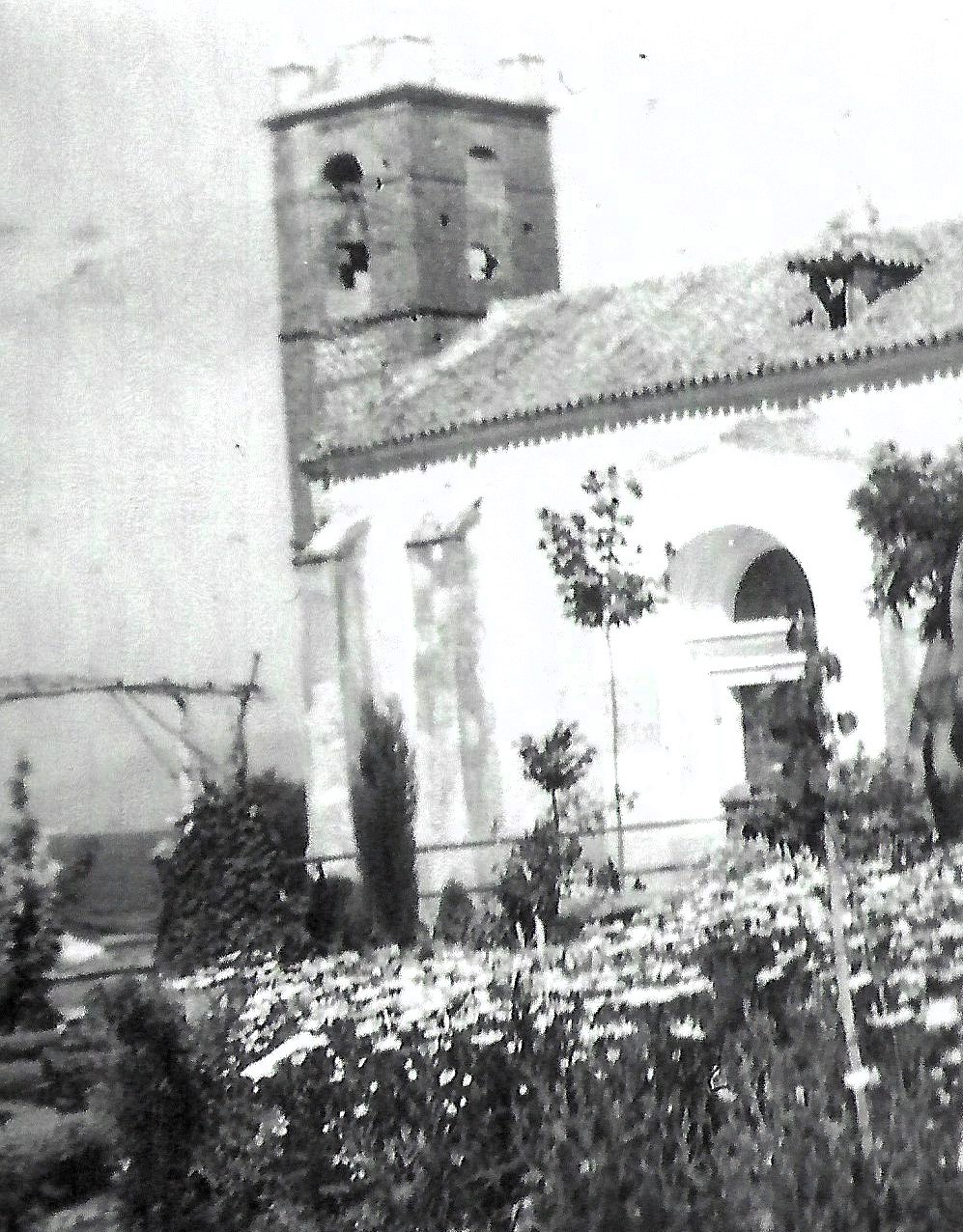

…Y la iglesia al fondo. [Fuente: Archivo personal de Laura Arias (Fragmento)]
En cualquier caso lo que si parece estructura de la época que estamos analizando es el enmaderado del tejado, aunque la foto sea muy reciente, no hay constancia de obras recientes que hayan afectado a esta estructura. Es posible que ese enmaderado pueda ser identificado por alguno de los tipos concretos que se expresan en el documento.

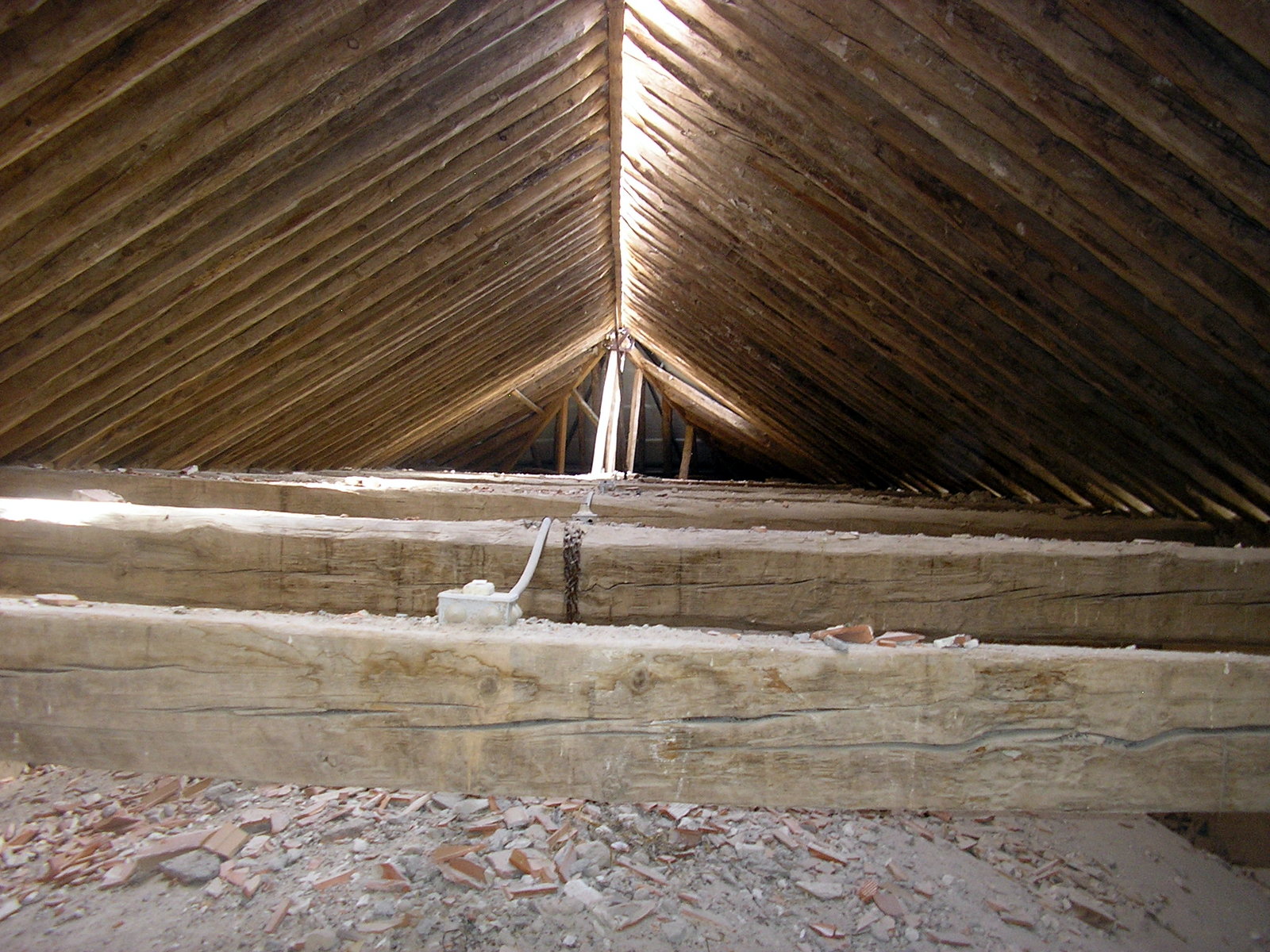

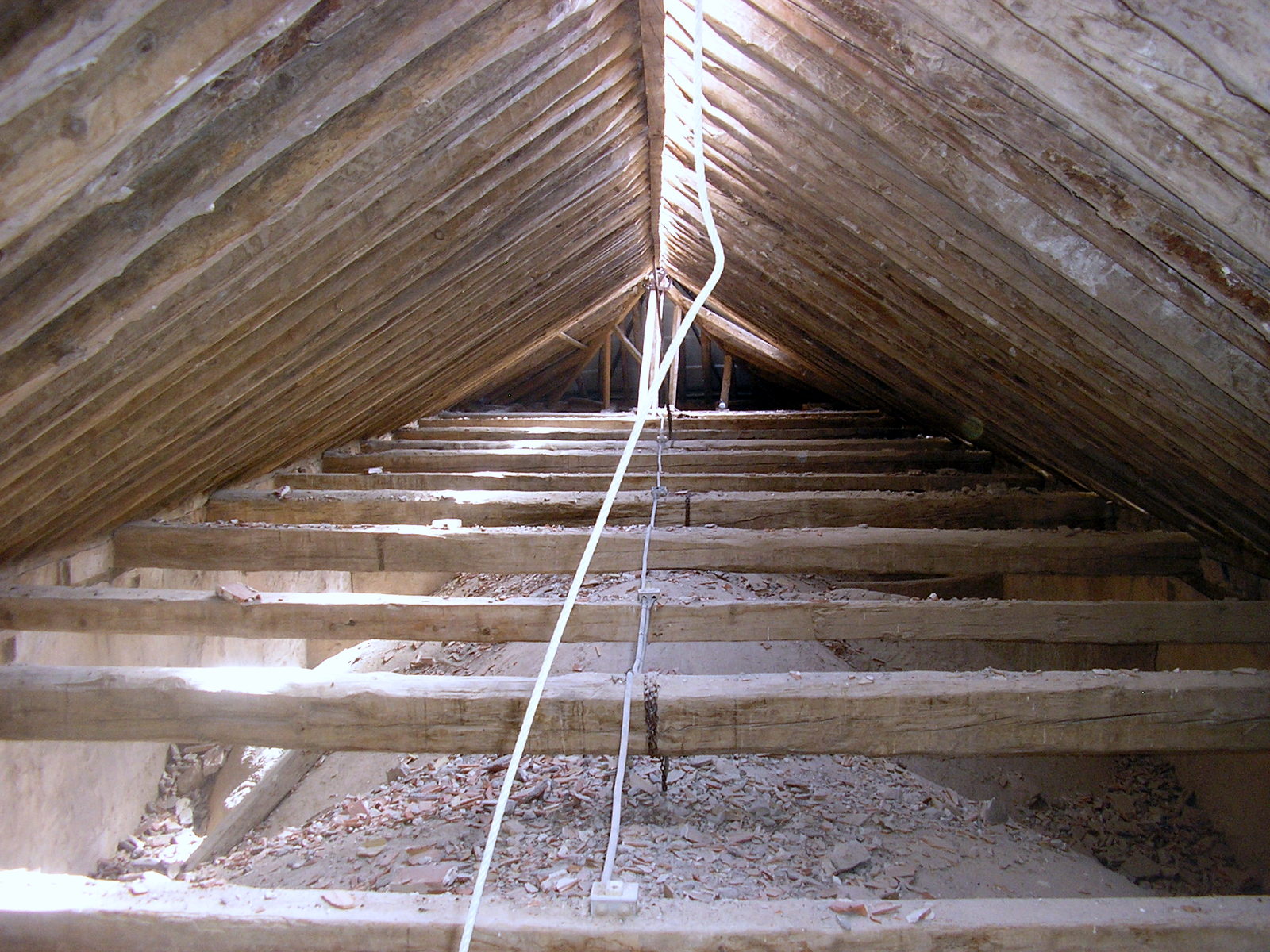

Fotos de la estructura de la techumbre, en una de las cuales se aprecia claramente la separación de las bóvedas [Archivo personal]
GLOSARIO:
[1] Lima: Madero que se coloca en el ángulo que forman dos vertientes o faldones de una cubierta [2]Colateral: Dicho especialmente de las naves y de los altares que están a uno y otro lado del principal. [3] Mechina: Agujero cuadrado que se deja en las paredes cuando se fabrica un edificio para meter en él un palo horizontal desde el andamio.
[4] Arco toral: Es el arco transversal a una nave que sustenta la bóveda o el arco que separa las bóvrdas situadas una a continuación de otra.
[5] Pechina: Cada uno de los cuatro triángulos curvilíneos que forman el anillo de la cúpula con los arcos torales sobre los que estriba.
[6] Trasdós: Cara exterior o superior de un muro, arco, bóveda o cúpula.
[7] Mampostería: Obra hecha con mampuestos (generalmente piedra) sin pulir.
[8] Ladrillo jabonero: Ladrillo macizo elaborado con arcilla fina de la ribera del Tajo.
[9] Astial: Parte triangular de la fachada de un edificio en el cual descansan las dos vertientes del tejado.
[10] Testero: Sirve para designar la pared opuesta a la entrada principal.
[11] Pie: Medida de longitud equivalente a 0’3048 metros ( entre 0’25 y 0’335].
[12]Pilastra: Pilar o columna de base cuadrangular adosada a un muro o una pared.
[13] Bóveda de media naranja: Es una cúpula semiesférica que se levanta sobre cuatro pechinas.
[14] Jarrar: Cubrir con yeso o mortero una pared. (Esa pared está jarrada).
[15] Alfeizar: Parte inferior del hueco de una ventana, comúnmente con espacio suficiente para poner algo encima ( A modo de un «poyete»).
[16] Clavo Bellote: Clavo de unos 20 cms. y con la cabeza parecida al cascabillo de la bellota. Clavo Gemal o xemal, Clavo aproximadamente de la longitud equivalente a la distancia del dedo pulgar al dedo indice. ( Definiciones del Diccionario de autoridades del año 1739).
[17] Cimbra: Estructura auxiliar que sirve para sostener provisionalmente el peso de un arco o una bóveda.
[18] Clavo de chilla: Clavo de hierro de 6 cm. de largo y espiga, delgado y piramidal que se emplea normalmente para clavar el tablazón de los techos. Este tablazón es el conjunto de tablas de madera que unidas forman la superficie sobre la que se dispondrán las tejas.

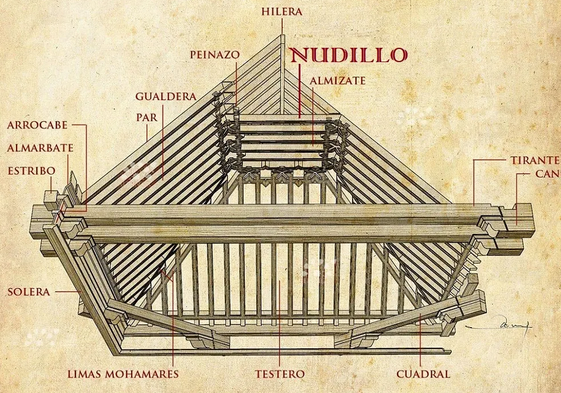

Dibujos sobre distintos elementos de la construcción en madera. [Fuente: Javier de Mingo. Albanécar. Carpinteria de lo blanco].
Espero que esto pueda servirles algo a nuestros maestros albañiles y carpinteros, sobre todo para que vean un poco más valorado su trabajo del día a día. Espero por otro lado que poco a poco puedan ir surgiendo nuevos documentos que sirvan para conocer algo más nuestra historia.
José Muñoz Torres, cronista oficial.
